激安のパソコンケースをヤフオクで見かけるけど、たいていその手のケースのフロントオーディオはAC'97時代のものだったりする。AC'97とHD Audioは互換性がないので、基本古い形式のパソコンケースは現在主流になったHD Audioをそのままでは利用できない。

でも、パソコンの改造をあれこれやりながら、ネット情報を参照するうち、「なーんだ、古いケースでもフロントオーディオを利用できるじゃん」ということが分かってきた。

そのことについて教えてくれたサイトが、「パソコンを作ろう」というサイトに載っていた6-7-10ピンショート法だった。

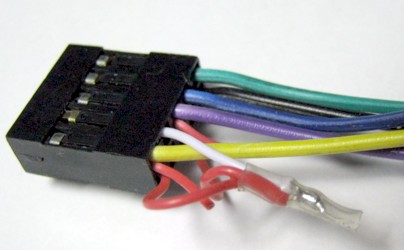

以下のような写真と同じようなものを、私もわけもわからないうちから、作ったものだった。



道理の分かっていない者は、「この写真ソックリでなければならない」と考えて、そのように振舞うものである。実際、当時の自分がそうだった。

また、この10ピン式のQIコネクタを採用していないPCケースの持ち主は戸惑うだろう。

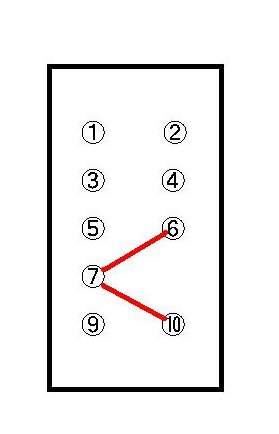

要するにこういうことだったのだ。



上図のように6-7-10ピンをつないで、1-2-3ピンはマイクロホン端子、4-5-9をヘッドホン端子として利用すれば、それでよかったのだった。AC'97の5-6と9-10のリターン配線はもちろんしないでいい。

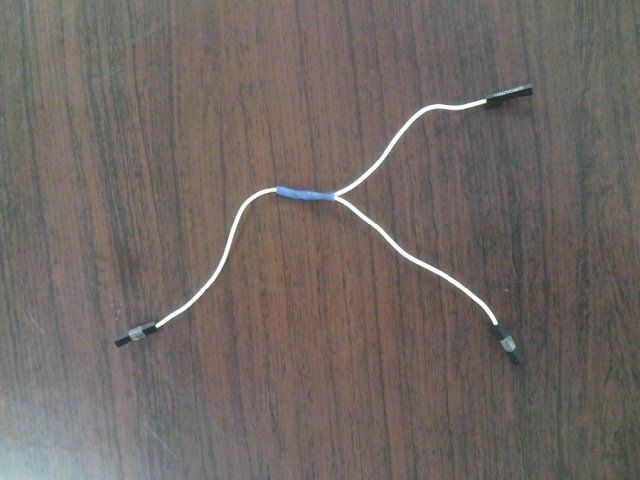

それで自分の場合、ヤフオクで購入した中古のAC'97式のケースのフロントオーディオの配線ばバラピンだったので、以下のような配線器具を半田付けして作って利用している。



1ピン用のQIコネクタが三ついるけれど、ガラクタをいろいろと買ってきたために、廃品素材には事欠かないで済んだ。要するに、このQIコネクタを改めて新品で購入しなくても済んだわけだった。

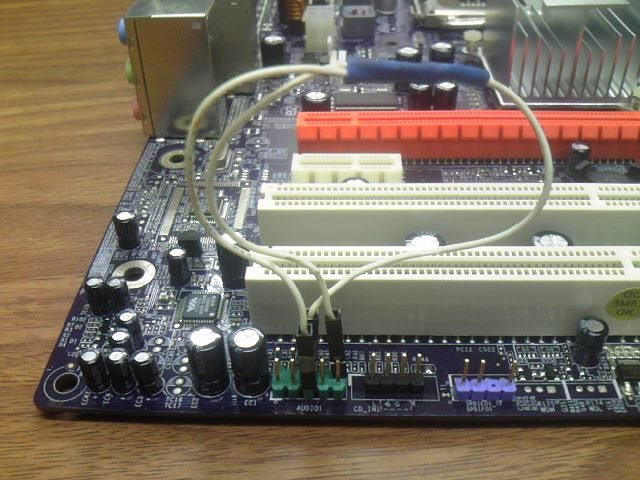

これを以下のように配線する。



6-7-10ピンがふさがっている(すみません、写真よく見たら5-6-10をふさいでますよ。写真用だと思って適当にやってしまいました。アナタの基板上では修正してください)。あとは残りのピンをそれぞれマイクロホン用とヘッドホン用に埋めていくだけである。「パソコンを作ろう」サイトには6-7-10ピンショート法を用いなくても、ソフト側で、フロントオーディオを利用できる話も出ていたが、これはOSがWindows7で、なおかつRealtekのHD Audio対応ソフトを使う場合の話だ。だから今でもXPとかVistaとか使っている人とか(しかもHD AudioがSound Maxとかね)やはり6-7-10ピンショート法を使って、フロントオーディオを使えるようにするしかない。

こういうことに気がつくのに、手間取ったのは、私がおもにHP製のマーザーボードを自作用の旧型ケースに入れ替えて使っていたせいだ。HPのマザーボードはそもそも自作系のフロントオーディオとフロントUSB自体を認識しなかった。だから、以前報告してきたように、もっと別の対策と工夫が要ったのだった。(HPの認識問題については後に対処法を発見してHPのマザーボードに汎用製品を認識させることができるようになった。)

ということでAC'97対応ケースをHD Audio対応マザーボードでも利用したいと思っている人は参考にしてもらいたい。音は前(フロント)からも後ろ(リア)からも出ているので、ヘッドホンだけ聞きたいときは、普段リアから外部スピーカーで鳴らしている人はスピーカーの電源をオフにすればいい。

10ピン式のQIコネクタの人も6-7-10ピンをはずして、上図の写真のように上からショート用ピンをはめこばOKである。

では健闘を祈る。

p.s. P4M900T-Mという古いマザーボードのHD AudioはVIA製になっており、私の経験ではWondows7までは6-7-10ピン法でフロント・オーディオを鳴らすことができた。しかしこのVIA製のフロントオーディオ・ドライバはWindows10には対応していないので、フロントオーディオを使うことはできない。つまりWindows10にアップデートするとフロントオーディオが使えなくなる。リアの出力端子は利用できるので、スピーカーから音を鳴らしたいときはこっちを使い、ヘッドフォンはヘッドフォン端子付きのPCスピーカーを使うか、USBを使ってbluetoothで鳴らすというのが対処法だと思う。ちなみに私はリアの出力端子を分岐させて、内部を通してフロント側へまわし、フロントオーディオのヘッドフォン端子を鳴らす方法も使っていたが、実際にはほとんどヘッドフォンを使うことがなかったので、しばらくして意味ないじゃん的なマインドになってしまった。そもそもいまこの古いマザーボードが載ったPC自体を使っていないのであった。居間でメインで使っているPC音源をヘッドフォンで聴くときはBluetooth式(つまり無線接続)になっているのであった。

前回ブログを書いてから、ずいぶん時間があいちゃったけど、自分のなかでは、そんなに時間が過ぎていたという自覚がないのだった。ほんとウラシマ感覚がどんどんひどくなっていくね、歳を取るとさ。

昔は音楽に熱中して宅録とかもしたけど、近年はいまひとつやる気がわかない。で、何をやって過ごしているかというと、ヤフオクで手に入れた中古品やジャンク品を組み合わせて、パソコン作りに熱中しているのだった。

こういうことをほんとに真剣にやり、かつ作業や仕上がりを人に見せても恥ずかしくないものにしようと思ったら技術がいる。そしていきつく結論はいい道具をそろえなければならない、だった。

ということでだんだんと道具がてもとに増えてきちゃった。そしてついに電動ドリルもアマゾンで買ってしまった。木材のネジ締めのためにではなく、金属に穴を開ける必要性が生じたからだった。これはDellのPower Edge SC430の空き箱に行おうと今計画中なのだった。もしうまくいったら、また報告するよ。

ということで現在、仕上がりを待っている3つのパソコンケースがある。Alritのプレートの貼ってある黒のミニタワーはすでに紹介したことがあるけど、これにはHPのdc7100CMTのマザーボードを入れたり、dc530CMTを入れたり、dx7300MTを入れたりしながら、結局、今は空き箱状態になっている。せっかく半田付けの練習をして、ヘッドフォンジャックとマイクジャックを作ったというのにさ。でも、これからはメーカーもののマザーボードではなく、自作用に売られているマザーボードを手に入れて、さらに技術と知識を得たいと思っているところだ。

2月に例によってヤフオクをチェックしていたら、見たことのあるミニタワーケースを発見。でもずいぶん薄汚れていて、中のスイッチはあるけど、外側のボタン自体はなくなっている。「うわー、ひでえ」とは思ったが、もう一度あの美しいケースでパソコンを作りたいという衝動にさからえず、800円もしたのに(100円以下だろ本来ならさ)落札してしまった。



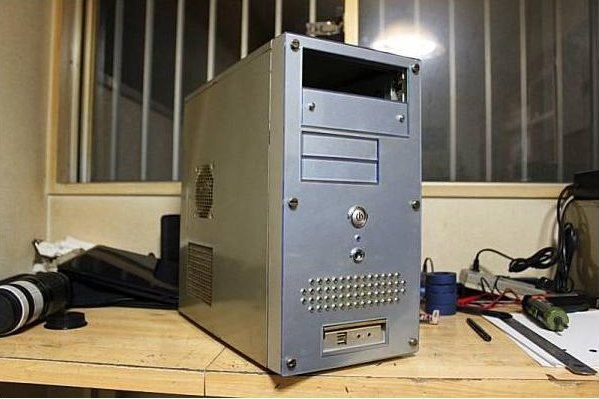

届いた商品は、実際は写真(これがそのときのヤフオクの商品写真ね)以上に外も中も薄汚れていて、そりあもうひどい有様だった。赤茶色の汚れが内側にも外側にもまんべんなくひっついていて、「こりゃあヘビースモーカーが使っていたPCのなれの果てだな」と思った(ちなみに私は非喫煙者であります。昔は吸ってた時期もありましたげど)。

とにかく清掃をして、以前完成品を紹介したことがあったけど、あれとほぼ同じデザインの外観にしようと思ってDVDドライブとかフロッピードライブとか、いろいろ、これもヤフオクで手に入れた。スイッチランプとHDランプもブルー系のLEDに変え、リセットボタンの配線が切れていたので、半田付けして直した。リセットボタン用に東芝のノートブックの部品(100円)を手に入れて加工して設置し、見てくれをよくもした。

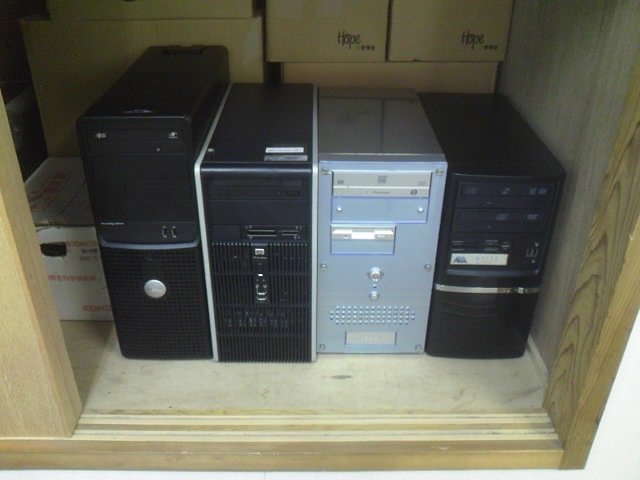

で、外側だけは以下の写真のように完成した。



左から、Dell Power Edge SC430の抜け殻、HP ｄｃ5750MTの箱にdc5700SFのマザーボードを入れた完成品(Vista Business)、で、今回もっとも力を入れているケースのメーカー不明の美しき箱(調べて見ると、これはBiostar製のマザーボードでCPUはAMDに特化した商品として昔出回っていたようだ。もちろんオーディオはAC'97の旧型装備品) 、で、一番右がAlritというプレートの貼ってある空き箱状態の品。

「美しき箱」は以前の箱同様になかなか美しくよみがえったでしょ。あとはこれに自作系マザーボードを入れて、実際にネットにアクセスできるものに仕上げたいと思っているよ。

ということで、「パソコン作りはもはや第2の趣味か?　2」もいずれ書きたいと思っている。とはいえ貧乏人の趣味なので、こういうハイテック、ハイスペックな自作機を作る能力は、私にはないけれど、でも、さらに知識と技術を得ていきたいなと思っているわけですよ。

結局、振り返ってみれば、私が使っているPCはみんな改造物ばかりになっていた。

しかもメーカー物のマザーボードを取り出して別の箱に乗せかえるという改造が中心。

以前「外気吸入」の話題で紹介したPCケースもさらに変化を遂げているのだった。
マザーボードはHPのdx7300MTに入っていたもの。

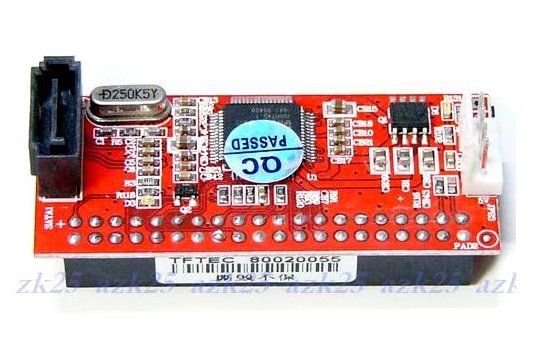

LEDはPOWERもHDも青色LEDに交換し、DVDドライブはIDE時代のパイオニア製品をSATA式に変換して使っている。これはヤフオクで以下のような商品(変換アダプタ IDE-SATALD)を見つけたことがきっかけだった。




dx7300MTはHDも光学ドライブもSATAである。しかし「ああ、これなら美しいシルバーのIDE式DVDを利用できるじゃん」ということで、PCケースのデザイン性の向上をかねて、落札した。

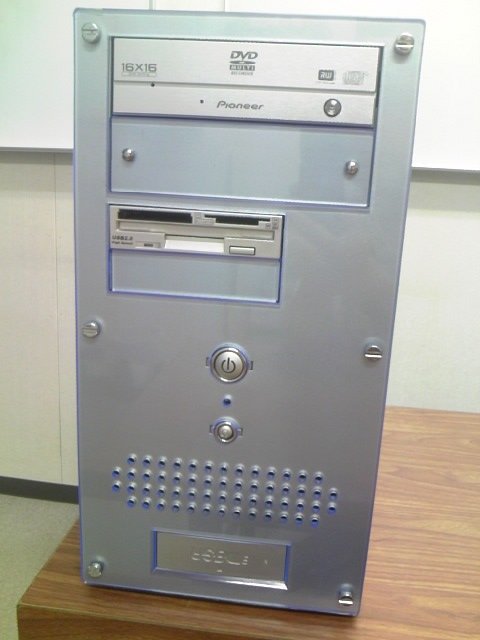

おかげでずいぶん美しい自作PC外観が手に入った。

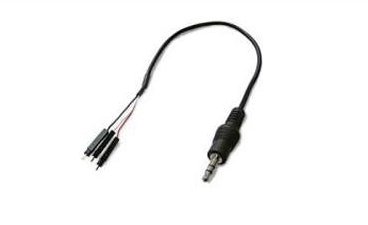

それにしても最近そういう商品があることを発見して「使えばよかった」と残念に思っているのが、オーディオ対応内蔵用ケーブルという商品名でヤフオクに出ていた以下の商品。



こんな便利な商品があることが分かっていたなら、PCケースのフロントオーディオのケーブルをペンチで切って半田付けする必要はなかったのであった。

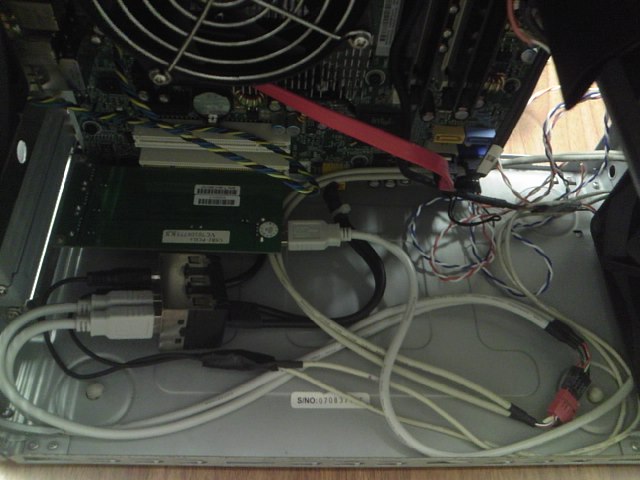

PCケースのオーディオケーブル自体はAC' 97という古い規格のものだったし、そもそもマザーボードがフロントオーディオもフロントUSBも認識しなかったので、ためしにHP製のdc7900SFFのフロント部品を接続してみたら使えたので、このフロント部品に上記の写真のようなヘッドホン用ジャック(100均もの)を加工して接続して利用しているのである。



写真手前に半田付けのあと黒のビニールテープでぐるぐる巻きにされているケーブルが認識できると思うが、紹介した商品を使えば、ケーブルを傷つける必要がなかったのである。実に残念なことだった。

ということで私と同じような改造をして古い規格のPCケースのためにフロントオーディオやフロントUSBが使えない人は、参考にしていただけたら、幸いである。


p.s. この問題について新しい発見があったので報告しておこう。それまでは知識不足ゆえに上記のようなまどろっこしい工夫で対処していたが、実はHPのフロントオーディオやフロントUSB問題は、もっとスマートに解決できる。詳しくは、以下のページに書いているので、HPのマザーボード改造に興味のある人は参照されたし。

ヤフオクをチェックしていたら、HPのdc5750MTのケースが電源、CPUクーラー、ケースファン付きで10円で出ていた。即決価格500円が設定されていたので、「500円で手に入るなら超OKだろ」と思い、即決落札して手に入れた。

同じような時期にHPのdc5700SFFのマザーボードがバックパネル付きで980円で出ていたので、これも落札した。

ネットで調べたところ、dc5700SFFというのは、HPが初めて出したBTX形式のPCだそうだ。前回dc7900SFFのマザーボードはまったくネジ穴が一致しなかったが、今回は一致しているので、ずいぶんと組み立てが楽だった。

しかし、もともとdc5750MTはAMDのCPUで組み立てられているせいで、CPUファンの脚部のネジを留めるバックプレート部分の位置がずれていた。そこで金属用のこぎりでカットして、CPUファンのネジ穴の位置を調整した。



さらにケース側の突起部分をへこませないと加工したバックプレートが浮きあがったままになって使えなかったので、写真のように内側へへこませた。




dc5700SFFはCPUソケットがLGA775なのだが、そこにうえからかぶせるCPUクーラーの脚部の形が通常の正方形ではなく長方形の形状をしていた。この形だけを見るなら、dc5750MTのCPUクーラーとまったく同じだったので、そのまま利用できるかと思ったのだが、LGA775の場合はこのままではCPUのグリスを塗る背面部と接することができないことが分かった。



写真のドライバーの部分がジャマなのだった。そこで糸のこを使ってカットした。



こうするとdc5700SFFのマザーボード上のCPUと放熱部が接することができたのだった。



これをケースに入れてネジ止めすれば、すぐにdc5700MTの完成である。
なんかすごく簡単に改造が終了したので、拍子抜けしてしまったのだった。


CPUと光学ドライブとハードディスクはいずれ交換するとして、今はこういう形で完成している。OSはXPを入れている。現在は未使用状態で置いているところである。




CPU Core2 Duo E6300
HD 40GB
RAM 2GB

バックパネルもそのままはまってくれたよ。


dc5700SFFにはPCI Express x1は付いているがx16は付いていない。この点だけが不満なPCなのだった。

あれからの後日談になるが、HPのdx7300のマザーボードを自作用ケースに移し変えてから、ハードディスクの温度が少し高めになっていることが気になっていた。ケースの中を見ると、フロント側にもファンがつけられるようになっていることに気づき、早速12cmファンをつけてみた。もともとは背面の12cmのケースファンと9cmのCPUファンのみで排気していたPCだ。



フロントパネル側に小さな穴が開いていて、ここから吸気できるわけだが、吸引力は隙間が少ない分高いとはいえない。写真のようにテッシュを小さく切って吸引部にあてがうとなんとか維持してくれる程度だ。だから劇的にハードディスクの温度が下がったというわけでもないが、とりあえず43度以上にはならなくなった。



テッシュ全部だと半分しか吸い寄せない。フロント部分をテッシュで覆うと剥げ落ちてしまうのだった。ところが隣のdc7900が入ったdc5750の箱は見たとおり、フロントパネルの下半分が全面メッシュで、そのメッシュパネルに接しているケース側のフロント部分が形状を同じくする総メッシュ式金属パネルになっていて、風通しを阻害する箇所が一切ない（ま、逆に言えばフロント側に吸気ファンを設置することができないってことでもあるが）。なので、スースーすること限りなしなのだった。

どのくらいスースーしているかというと、以下の写真を見れば分かる。


テッシュが完璧に吸い寄せられているではないか。しかも使用しているファンは9cmCPUファンと9cmのケースファン(1400回転)だけなのだった。

おそらく左側は正圧式で右側は負圧式になっていると思う。

ケースそのものの形状の違いでこんなに空気の流量が違うなんて驚きだよね。
