ということで、第二弾。

HP in DELL機はケースのボトムに設置するはずのハードディスクベイをひとつつぶさざるを得なかったので、3.5インチシャドウベイに400GBのハードディスクを入れている。強力両面テープなどを使ってボトムにおいてもいいのだが、ちょっとみっともないので、いまのところやっていない(でも３台目を設置するときは、やっちゃおう)。

ボトムのHDに比べてどうしても温度が高くなってしまう(10℃くらいの差があった)。

ということで、そのシャドウベイのHDをファンで直接冷やしてみたらどうだろうと考えた。

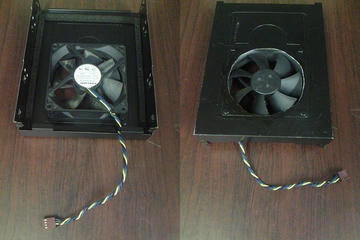

手元にはパナソニックの古いDVDドライブの残骸が残っている。これに92mmファンを取り付けることにした。このケースは最近の型と比べると縦の長さが長めのケースだった。



まるでカブトガニだね。ハンドドリルとハンドニプラーを使ったけど、やっぱり上手に円を切取れなかったよ。
まあでもとりあえずオーケーだよな。




でもパナソニックのロゴの入ったパネルは不要なので、代わりにメッシュのパネルをはめることにした。
とはいえ、メッシュパネルがそのままさくっとはまるはずもない。なおかつメッシュパネルの方がプラスチックの枠がはまっている分、厚みが広い。そこでプラスチック枠は取り外した。そしてホットボンドでSC430側のパネルに直接ひっつけて、ことなきを得た。




で、中から見た図が以下。もちろん温度はちゃんと下がってくれたよ(参考　室温20℃　シャドウベイHD33℃　ボトムHD29℃)。




PWMの分岐ケーブルで回転させている。

p.s. 言っておくけど、最初の写真に写っているファンの汚れはちゃんときれいにして使ってるぞっ。
